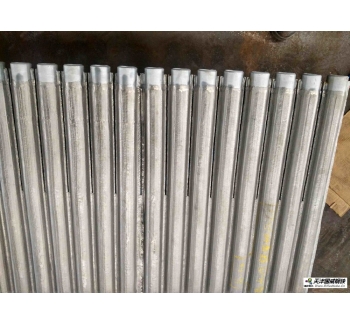

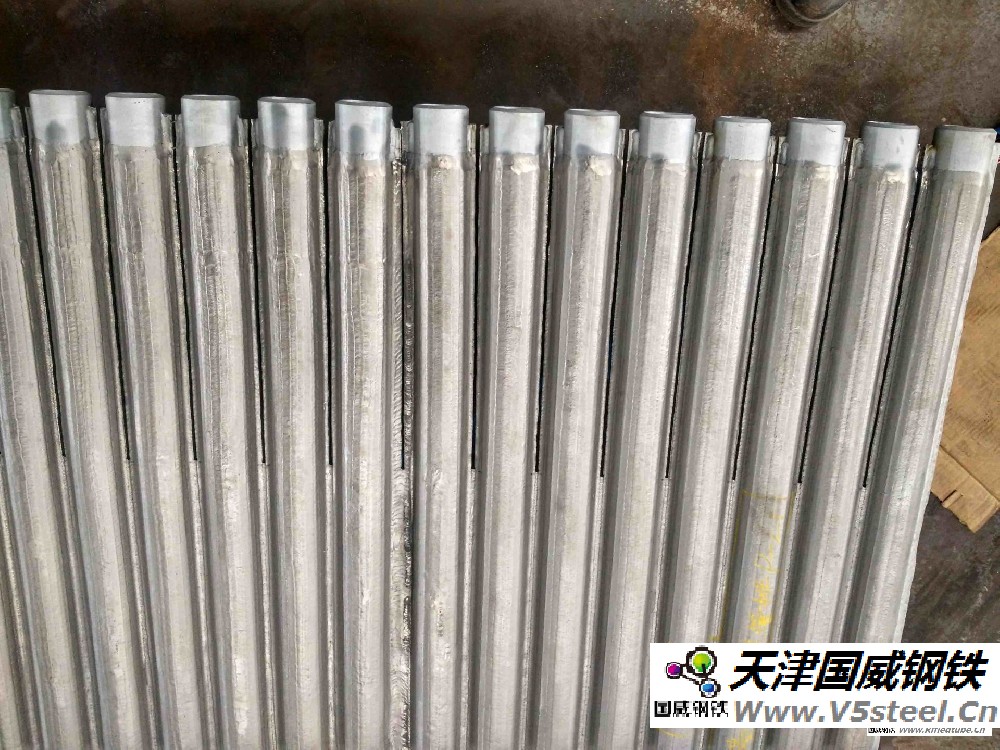

以下是常用的水冷壁管熔覆層技術指標：

        （1）熔覆層與基體達到冶金結合，基體元素與熔覆層元素實現擴散與融合，孔隙率≤0.1％。熔覆層厚度500～3000μm，厚度可調可控，表面顯微硬度高于850HV。熔覆層的氧化增重量在溫度低于800℃時比水冷壁管母材的相應值更低。

        （2）在鍋爐水冷壁典型工況條件下，熔覆層的耐磨損性能為水冷壁管基體的2.5倍以上。一般采用磨損試驗數據進行壽命評估，也可通過電廠實際運行一段時間后熔覆層的減薄情況預測壽命。

        （3）高溫耐磨熔覆材料使用較多的是金屬和陶瓷的復合材料，通過復合材料的使用，使得熔覆層具有了較好的導熱性、韌性和硬度。針對不同熔覆材料組份對不同的金屬材料進行針對性的優化設計，針對爐膛的不同部位進行一種復合材料的針對性設計，全面提高水冷壁管的高溫耐磨性和運行可靠性，由此更好地滿足運行要求。
